1. Pa lăng xích kéo tay là gì?

Pa lăng xích kéo tay là thiết bị nâng hạ bằng tay đơn giản sử dụng sức người để kéo xích nâng hàng hóa có tải trọng lớn, có kích thước nhỏ, dễ dàng vận chuyển và mang vác theo người. Khi sử dụng thiết bị cho phép nâng hạ các loại hàng hóa tải trọng lớn từ 500kg đến 10 tấn lên cao khoảng 6 đến 9 mét (đây gọi là chiều cao nâng hạ)  trong một khoảng cách ngắn. Đây là dụng cụ hỗ trợ hữu ích cho con người giải phóng sức lao động của con người tạo ra hiệu quả công việc cao hơn, tiết kiệm chi phí nhân công đáng kể. Pa lăng xích kéo tay được sử dụng rộng rãi trong các nhà máy, thợ mỏ, xây dựng và các lĩnh vực khác để lắp đặt máy móc, thiết bị nâng hạ, đặc biệt trong khu vực không có nguồn điện, không gian hẹp.

>>Sản phẩm mẫu: pa lăng xích 3 tấn

2. Cấu tạo pa lăng xích kéo tay

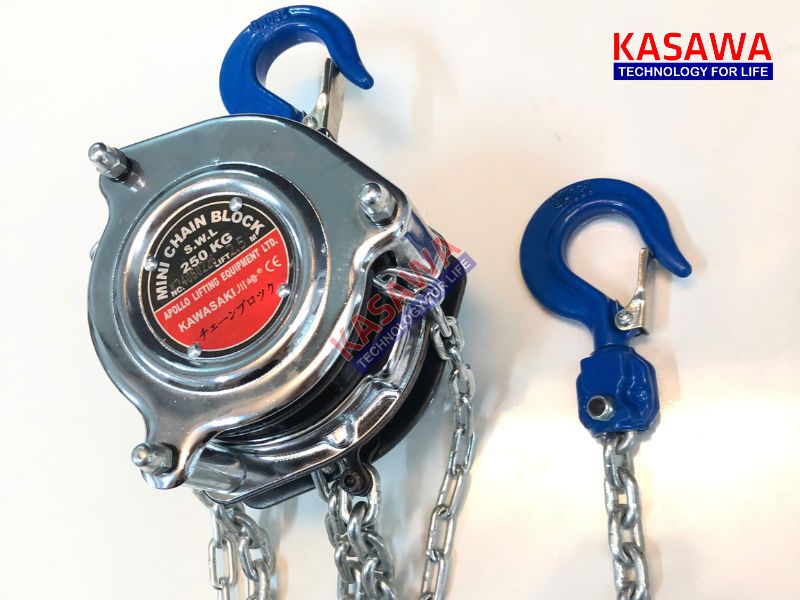

Pa lăng xích kéo tay được chia thành nhiều loại, vật liệu phổ biến được chia thành pa lăng xích thép hợp kim, thép không gỉ, chống cháy nổ và pa lăng xích hợp kim nhôm. Theo đó hình dáng cấu tạo giữa các loại pa lăng xích đôi khi sẽ có sự khác nhau chút ít. Dưới đây là cấu tạo của pa lăng xích kéo tay thương hiệu Kawasaki do Kasawa phân phối.

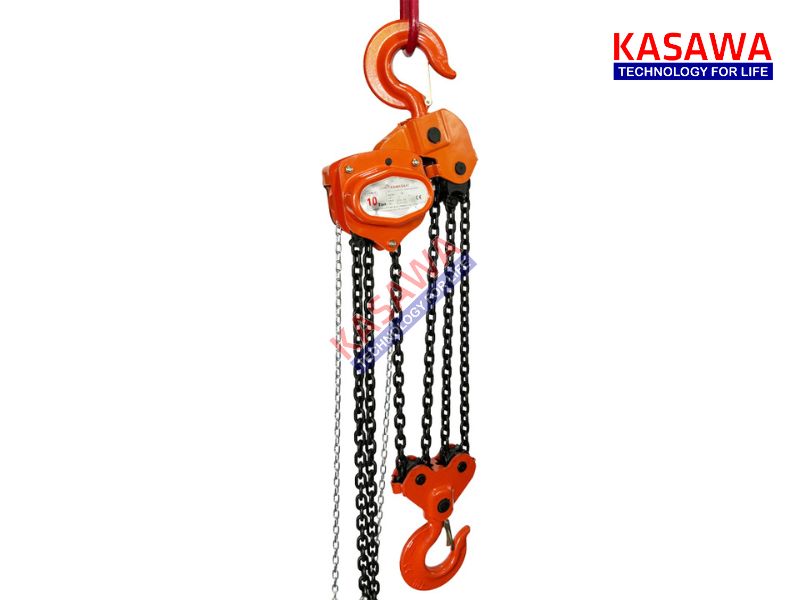

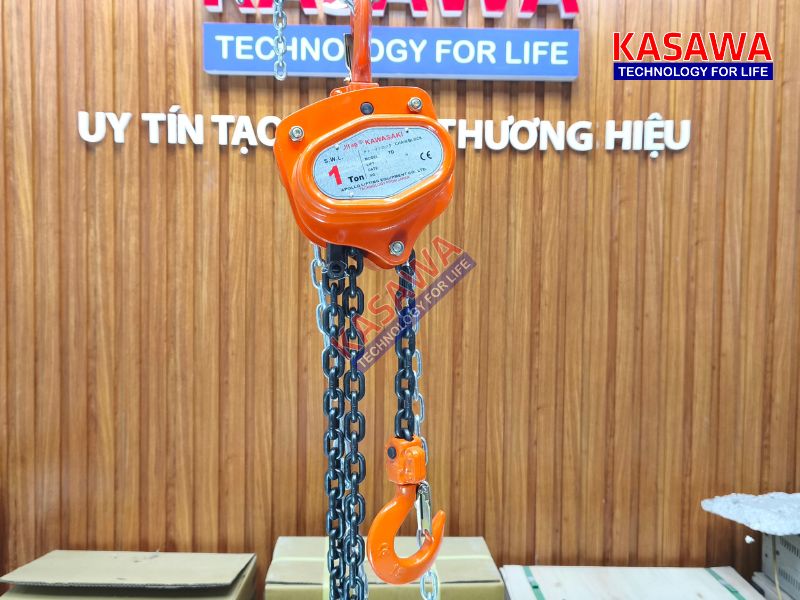

cấu tạo pa lăng xích kéo tay

Xét về cấu tạo: Mặc dù có kích thước nhỏ gọn nhưng pa lăng xích được cấu tạo với hơn 70 bộ phận, chủ yếu được cấu tạo bởi một số bộ phận lớn như nhông xích, xích tay, bánh răng truyền động, xích nâng và móc trên và dưới. Cơ chế chuyền động sử dụng trong thiết bị hầu hết là truyền động bánh răng. Đây là loại chuyển động khá phổ biến dưới nguyên tắc “Lợi về lực nhưng hại về đường đi” (đường đi ở đây được coi là tổng chiều dài kéo xích) được dẫn động bởi đĩa xích cẩu. Xích cẩu được kết nối với móc dưới. Sợi xích truyền sức người là vòng tay và móc dưới dùng để treo hàng hóa.

3. Công dụng cụ thể của từng bộ phận của pa lăng xích kéo tay

Pa lăng xích kéo tay có rất nhiều các chi tiết nhỏ khác nhau mỗi chi tiết sẽ đảm nhận một công dụng riêng, tuy nhiên ta có thể liệt kê ra một vài công dụng của các bộ phận chính như sau:

Xích tải: là hệ thống dây xích có nhiệm vụ chịu lực trực tiếp để giữ vật trong quá trình nâng hạ. Vì thế phải sử dụng loại xích tải có thống số phù hợp với nhu cầu công việc, không nên thay loại xích khác với tiêu chuẩn mà nhà sản xuất đưa ra. Đảm bảo xích còn mới không bị gỉ quá 10%.

Đĩa xích kéo: là hộp đĩa gắn bánh răng để cuộn hoặc nhả dây xích trong quá trình sử dụng, giúp giữ chiều dài dây xích luôn ở vị trí mong muốn. Đĩa xích kéo phải đảm bảo bánh răng chắc chắn, chiều dài và khoảng cách răng khớp với các mắt xích.

Đĩa xích dẫn động: hệ thống các bánh răng động để tăng tỉ số chuyền giảm tải trọng nâng hạ giống với nguyên lý ròng rọc.

Phanh tự động có bề mặt ma sát: đây có thể coi là tổ hợp an toàn gồm 2 bộ phận không tách rời, có công dụng làm chậm hoặc làm dừng chuyển động của cơ cấu chuyển động trong thiết bị.

Móc treo và móc tải: sử dụng để treo pa lăng lên trên giá đỡ và treo vật cần nâng hạ lên pa lăng.

Bánh vít, trục vít: bộ phận tạo chuyển động bên trong pa lăng.

Xích kéo: sử dụng để dẫn động quy đĩa xích.

Sản phẩm gợi ý: pa lăng xích 5 tấn

4. Nguyên lý làm việc của pa lăng xích kéo tay

Pa lăng xích kéo tay sử dụng phương pháp truyền bánh răng, bánh răng truyền động bánh răng lớn và mômen quay được khuếch đại giúp tăng lực kéo lên nhiều lần so với lực tác động ban đầu.

Khi pa lăng xích nâng hàng lên cao, vòng xích kéo được kéo xuống liên tục làm quay bánh xe lắc theo chiều kim đồng hồ, bánh xe quay, bánh cóc đĩa ma sát và phanh ép vào nhau cùng quay, do đó, tay quay truyền động các bánh răng truyền động làm xích nâng  truyền động để nâng hàng một cách trơn tru. Phanh một chiều kiểu đĩa ma sát bánh cóc dùng để phanh tự động khi có tải. Con quay được gắn với bánh răng dưới tác động của lò xo để đảm bảo hàng hóa ở trên không và không tự rơi xuống.

Khi hạ xuống, kéo một chiếc vòng khác xuống để chiếc vòng quay ngược chiều kim đồng hồ. Lúc này, móng vuốt nhả bánh cóc, chịu sức nặng của móc dưới có thể hạ xuống trơn tru. Khi vòng xích tay ngừng kéo, phanh sẽ được khôi phục ngay lập tức Chức năng phanh được khôi phục để có thể dừng hàng hóa ở bất kỳ vị trí nào.

Nhìn chung thì nguyên lý làm việc khá đơn giản. Tuy nhiên để vận hành thiết bị an toàn bạn nên tìm hiểu về nguyên tắc sử dụng để có kiên thức sử dụng tốt nhất tránh các sai lầm gây mất an toàn không đáng có.
